石油鉆桿激光熔覆修復(fù)加工是一種高效的修復(fù)技術(shù)。這種加工主要是利用高能量密度的激光束，使預(yù)先涂覆在鉆桿損傷部位的合金粉末快速熔化，隨后冷卻凝固形成冶金結(jié)合的熔覆層。

　　一、石油鉆桿激光熔覆修復(fù)加工背景

　　石油鉆桿在井下工作時(shí)，處于高溫、高壓、高腐蝕的環(huán)境，受到鉆井液、泥漿的沖刷，以及沖擊、摩擦等作用，表面容易出現(xiàn)裂紋、磨損和腐蝕等問(wèn)題，影響鉆井作業(yè)的安全和效率，而激光熔覆修復(fù)加工技術(shù)可有效解決這些問(wèn)題.

　　二、石油鉆桿激光熔覆修復(fù)加工方法

　　1、前期準(zhǔn)備：對(duì)鉆桿進(jìn)行預(yù)處理，如清洗、除銹、除油等，以確保熔覆層與基體的良好結(jié)合。根據(jù)鉆桿的材質(zhì)和使用要求，選擇合適的激光熔覆粉末，如鐵基不銹鋼合金粉末等.

　　2、預(yù)熱處理：在激光熔覆前，對(duì)鉆桿的熔覆起始端進(jìn)行預(yù)熱，采用電阻加熱爐或火焰焊槍等工具，將預(yù)熱溫度控制在 300℃-450℃，預(yù)熱長(zhǎng)度至少為 200mm，預(yù)熱時(shí)間為 0.5h-2h，可使熔覆粉末與基體材料形成良好的冶金結(jié)合涂層，避免熔覆起始端產(chǎn)生裂紋.

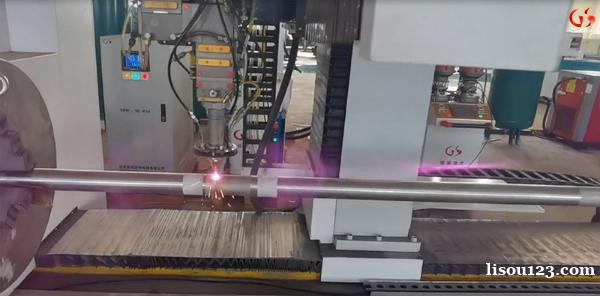

　　3、熔覆操作：使用激光熔覆設(shè)備，將選擇好的金屬粉末通過(guò)送粉裝置均勻地送到鉆桿表面，同時(shí)利用高能激光束將粉末迅速熔化、擴(kuò)散、凝固和冷卻，在鉆桿表面形成一層硬度高、耐腐蝕、耐磨損、耐高溫的熔覆層。熔覆層厚度一般≥1.5mm.

　　4、后處理：熔覆完成后，對(duì)熔覆層表面進(jìn)行車削，去除表面熔覆氧化層，再進(jìn)行磨削，使磨削后軸類零件表面完全覆蓋一層厚度≥0.2mm 的熔覆層，以保證表面光潔度和尺寸精度，達(dá)到零件耐磨防腐的目的.

　　三、石油鉆桿激光熔覆修復(fù)加工優(yōu)勢(shì)

　　1、提高使用壽命：顯著提高鉆桿的耐用性和使用效率，延長(zhǎng)鉆桿的使用壽命，降低更換成本.

　　2、增強(qiáng)性能：熔覆層組織致密，無(wú)裂紋和氣泡，強(qiáng)韌性好，可大大提高鉆桿的硬度、耐磨性、耐腐蝕能力和抗疲勞性能.

　　3、精確修復(fù)：可以實(shí)現(xiàn)對(duì)鉆桿局部磨損或損傷部位的精確修復(fù)，恢復(fù)鉆桿的原有尺寸和形狀，減少材料浪費(fèi).

　　4、環(huán)保節(jié)能：屬于綠色環(huán)保工藝技術(shù)，熱影響區(qū)較小，對(duì)基材性能幾乎無(wú)影響，且加工過(guò)程中能耗較低.
