按操作方式分:有電動操作、儲能操作和手動操作。
按結構分:有萬式和塑殼式。 按使用類別分:有選擇型和非選擇型。 按滅弧介質分:有油浸式、真空式和空氣式。
按動作速度分:有快速型和普通型。 按極數分:有單極、二極、三極和四極等。 按安裝方式分:有插入式、固定式和抽屜式等。

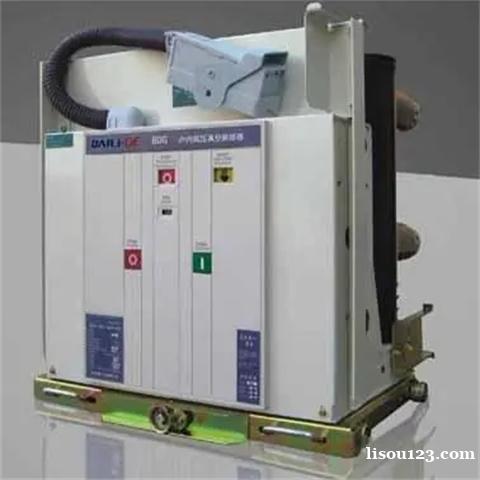

VS1-12真空斷路器 編輯
VS1-12型真空斷路器系戶內高壓開關設備,適用于額定電壓12kV、頻率50Hz的三相電力系統 中,作為保護和控制電器使用,由于真空斷路器的優越性,尤其適用于頻繁操作的場所。
VS1真空斷路器可在工作電流范圍內進行頻繁的操作或多次開斷短路電流;
VS1真空斷路器適于重合閘操作并有高的操作可靠性與使用壽命。
VS1真空斷路器(普通型)采用了立式的絕緣筒防御各種氣候的影響;且在維護和保養方面,通常僅需對操作機構做間或性的清掃或潤滑。
VS1真空斷路器(極柱型)采用了固體絕緣結構—集成固封極柱,實現了免維護。
VS1真空斷路器在開關柜內的安裝形式既可以是固定式,也可以是可抽出式的,還可安裝于框架上使用
工作原理編輯
永磁操動機構原理
當斷路器處于合閘或分閘位置時,線圈中無電流通過,磁鐵利用動靜鐵芯提供的低磁阻抗通道將鐵
VS1(VBM7)-12側裝式
[1]芯保持在上下位置,而不需要任何機械鎖扣。當有動作信號時,合閘或分閘線圈中的電流產生磁勢,
VS1-12真空斷路器
VS1-12真空斷路器
動、靜鐵芯中由線圈產生的磁場與永磁體產生的磁場疊加合成,動鐵芯連同固定在上面的驅動桿,在合成磁場力的作用下,在規定的時間內以規定的速度驅動開關本體完成開合任務。
此機構之所以被稱為兩位式雙穩態原理結構,是由于動鐵芯在行程終止的兩個位置,不需要消耗任何能量即可保持。
而傳統的電磁機構,動鐵芯是通過彈簧的作用被保持在行程的一端,而在行程的另一端,靠機械鎖扣或電磁能量進行保護。
高壓斷路器(或稱高壓開關)是發電廠、變電所主要的電力控制設備,具有滅弧特性,當系統正常運行時,它能切斷和接通線路以及各種電氣設備的空載和負載電流;當系統發生故障時,它和繼電保護配合,能迅速切斷故障電流,以防止擴大事故范圍。
