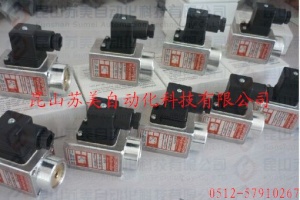

大量DS117板式、管式安裝系列庫存銷售。

壓力范圍：5~70bar 10~150bar 20~240bar 20~350bar可供選用；         DS117-B（G1/4管式安裝接口，兩只螺栓固定,內六角調壓）系列：            5~70bar 10~150bar 20~240bar 20~350bar全系列庫存；       DS117-BV3 KKK（G1/4管式安裝接口，兩只螺栓固定,滾花調壓手柄）系列：            5~70bar 10~150bar 20~240bar 20~350bar全系列庫存；       DS117F（板式安裝，正方形四角固定孔，內六角調壓）系列：            5~70bar  20~240bar  大批量庫存  10~150bar  20~350bar批量庫存；

產品描述
DS-117-＊＊＊／F板式安裝
環境溫度：-40℃-＋90℃
防護：IP 65
安裝方式：法蘭
壓力范圍：5-70bar Pmax＝200bar
10-150bar Pmax＝400bar
20-240bar Pmax＝500bar
20-350bar Pmax＝500bar
工作介質：液壓油
不可用于爆炸氣體中

安裝螺釘2-M5＊70，DIN912-12.9（供貨時不帶）
DS-117-＊＊＊／B／P90板式安裝
環境溫度：-40℃-＋90℃
防護：IP 65
安裝方式：法蘭
壓力范圍：5-70bar Pmax＝200bar
10-150bar Pmax＝350bar
20-240bar Pmax＝350bar
20-350bar Pmax＝350bar
工作介質：液壓油
不可用于爆炸氣體中

安裝螺釘2-M5＊40，DIN912-12.9（供貨時不帶）
DS-117-＊＊＊／B和DS-112-＊＊＊型壓力繼電器
環境溫度：-40℃-＋90℃
防護：IP 65
安裝方式：G1／4母螺紋
壓力范圍：5-70bar Pmax＝200bar
10-150bar Pmax＝400bar
20-240bar Pmax＝500bar
20-350bar Pmax＝500bar
工作介質：液壓油
不可用于爆炸氣體中

IP 65 重量 0.27Kg
標準型（DS-117） 可選供貨型（DS-112）
DS-507（502）
DS-507（502）／F
DS-507／F／V2
DS-507／F／V2／AS-H2
DS-507／SCH／V2
DS-507／F／P


DS-117-***/F板式安裝
  環境溫度： -40°C-+90°C
防護： IP 65
安裝方式： 法蘭
壓力范圍： 5-70bar  Pmax=200bar
10-150bar Pmax=400bar
20-240bar Pmax=500bar
20-350bar Pmax=500bar
工作介質： 液壓油
不可用于爆炸氣體中

安裝螺釘2-M5*70，DIN912-12.9(供貨時不帶)


DS-117-***/B/P90板式安裝
  環境溫度： -40°C-+90°C
防護： IP 65
安裝方式： 法蘭
壓力范圍： 5-70bar  Pmax=200bar
10-150bar Pmax=350bar
20-240bar Pmax=350bar
20-350bar Pmax=350bar
工作介質： 液壓油
不可用于爆炸氣體中

安裝螺釘2-M5*40，DIN912-12.9(供貨時不帶)

      DS-117-***/B和DS-112-***型壓力繼電器
  環境溫度： -40°C-+90°C
防護： IP 65
安裝方式： G1/4母螺紋
壓力范圍： 5-70bar  Pmax=200bar
10-150bar Pmax=400bar
20-240bar Pmax=500bar
20-350bar Pmax=500bar
工作介質： 液壓油
不可用于爆炸氣體中

IP 65 重量 0.27Kg

標準型(DS-117) 可選供貨型(DS-112)

接線：
常閉：線腳1-2
常開：線腳1-3 接線：
常閉：線腳1-3
常開：線腳1-2

壓力調節及鎖緊僅用一件工具
調節壓力及鎖定按下面：用一把6MM的內六角扳手穿過鎖緊螺絲調節內面的調壓螺絲，調好后用同一個工具順時針調節外面的鎖絲鎖緊。

公稱切換容量
標準微動開關：銀觸點（AG999）
CEE 24；VDE 0630 50TSD 循環，T85
UL1054/CSA C22.2 No.55 6TSD，T90 電壓
V 最大切換容量
阻性負載 馬達負載
A
250AC 5 1
24DC 5 4

DS-117
當調整的切換壓力值為最大值的60-70％時約為切換值的5-12％。


這是一柱塞操作式壓力繼電器,適用于需要得到一個電氣信號以指示液壓回路中某點壓力狀態的場合.
在壓力值未達到設定值時,繼電器中微動開關處在壓下狀態.當壓力值達到預調的設定值時,微動開關切換.
外面的壓力通過小柱塞與壓在滑塊上的彈簧力平衡,柱塞上的壓力由彈簧力的大小而定,彈簧力可由另一側的螺帽(或滾花手輪)來調節,調好后可用一鎖緊螺絲鎖緊.滑塊在彈簧力作用下使微動開關處在壓下狀態,而當作用在小柱塞另一側的外部壓力達到調定值時,小柱塞推動滑塊移動,釋放微動開關.


1、插頭DIN43650
2、微動開關
3、帶刻度的調節手輪
4、鎖緊螺絲 5、進油口（G1/4母螺紋）
6、密封件
7、卡圈
8、O型密封圈
壓力繼電器的性能參數

DS-507/DB-502 柱塞直徑
￠4 ￠5 ￠6
1、概述
設計 彈簧柱塞式
連接油口方式 G1/4母螺紋管式或板式，徑節￠44mm
調節方式 調整螺絲或滾花調節旋鈕
安全措施 鎖緊螺絲或安全鎖
安裝位置 任意
2、液壓參數
壓力調節范圍(bar) 20-350 40-240 20-150 10-100 5-55
開關精度 小于1％
環境溫度 -40°C至+90°C
介質 液壓油，水包油乳化液
3、電氣參數
開關類型 機械雙擲開關，大于1000萬次循環，銀觸點（AG999）銀鈀合金包金觸點可選
電流 交流，直流
防護（根據DIN40050） IP 65
電氣連接 按DIN43650/M12x1按要求供
4、特點
主體材料 鋁
微動開關行程 約0.5mm--降低密封和滑塊的磨損
板式連接 通過NG10，NG6閥塊（僅對DS-507/F和DS-502/F）

DS-507壓力繼電器的定貨編號


切換容量

公稱切換容量
標準微動開關：銀觸點（AG999）
CEE24；VDE0630 50TSD 循環，T85
UL 1054/CSA C22.2 NO.55 6TSD,T90 電壓
V 最大切換容量
阻性負載 馬達負載
A
250AC 5 1
24DC 5 4

電氣連接

功能符號
DS-507(標準型) DS-502

連接方式：
常閉：線腳1-2
常開：線腳1-3 連接方式：
常閉：線腳1-3
常開：線腳1-2

帶指示燈插頭

上圖表示帶燈插頭與繼電器的連接。指示燈可根據需要連接在線腳2或
3上“MP”在帶燈插頭的線柱上。
外形尺寸


外形尺寸

DS-507（502）

DS-507（502）/F

DS-507/F/V2

DS-507/F/V2/AS-H2

DS-507/SCH/V2

DS-507/F/P

  隔膜壓力繼電器DS-802/M/B
  環境溫度： -40°C-+86°C
防護： IP 65
安裝方式： G1/4母螺紋
壓力范圍： 0.5-15bar  Pmax=50bar
工作介質： 液壓油,壓縮空氣

IP 65 重量 0.24Kg

功能符號:

接線：
常閉：線腳1-3
常開：線腳1-2 交流(AC)容量
電壓
V 阻性負荷
A 燈泡負荷
A 感性負荷
A
125 5 0.5 5
250 5 0.5 5

直流(DC)容量
電壓
V 阻性負荷
A 燈泡負荷
A 感性負荷
A
至30 5 2 2
